鬼怒川中央地区左岸幹線水路清原トンネル試験対策工事
流水下での水路施工
| 施工場所 | 栃木県宇都宮市上籠谷地内 |
|---|---|
| 既設水路 | 現場打ちトンネル 幅2190 × 高さ2100 |
| 施工延長 | 清原隧道 上流側 L=60m |
| 仕上がり内径 | 強化プラスチック複合管φ1650（内挿用内圧管5種） 2m管 × 30本 |
1.現況
1. 隧道入口
2. 隧道上流側
3. 隧道内
4. 隧道底床部

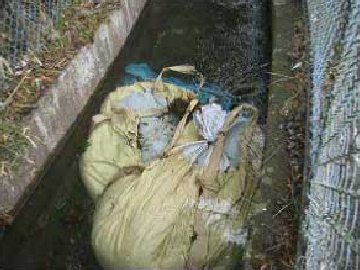

5. 上流側堰止め
6. 下流側堰止め
7. 水深測定
8. 隧道出口
2.施工手順
1-1. 浮体（EPS）吊り下ろし
1-2. トンネル内で待機
2. 管接合部に滑剤塗布
3-1. 管吊り下ろし
3-2. 管を水路底部に沈める
4. 浮体を管内に移動
5-1. ジャッキで管と浮体を固定
5-2. 浮体の離脱防止を固定
6. トンネル内管を運搬
7. 接合地点まで運搬
8. ジャッキを緩めて管の高さ調整
9. 内面挿入治具で管を接合
10. 油圧ジャッキを使用して芯だし
11. レベル確認（レーダー）
12. 浮上防止金具を設置
13. 間仕切壁（モルタルバック）取付け
14. 空隙部の水替え
15. 間仕切壁（モルタルバック）設置完了
16. エアーモルタル生成
17. エアーモルタル打設
18. 裏込充填確認
19. 裏込充填完了（養生）
20. 間仕切壁仕上がり状況
21. 管内の流況
