農 水
草津用水2期地区常磐用水路（その3）工事
内面バンド補修管路施工
| 施工場所 | 滋賀県草津市西矢倉 |
|---|---|
| 発注者 | 滋賀県大津・南部農業農村振興事務所 |
| 元請 | 株式会社三東工業社 |
| 施工者 | 新飯塚土木株式会社 |
| 既設形状 | HPφ1650 |
| 仕上がり径 | FRPMφ1350 RCP-L（内挿用内圧管5種） |
| 施工延長 | L=386m |

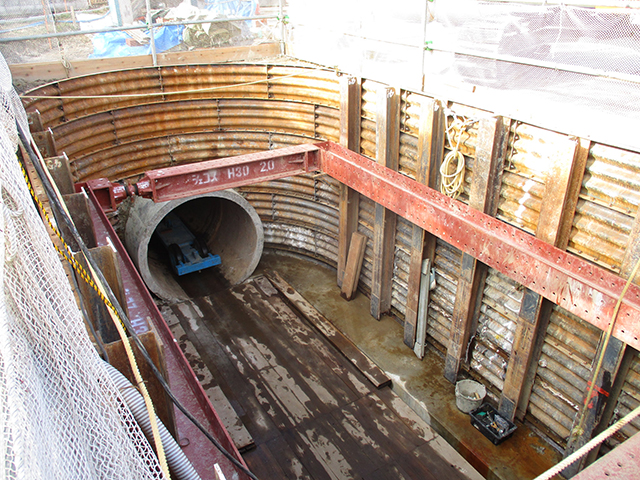

1. 管搬入立坑の設置

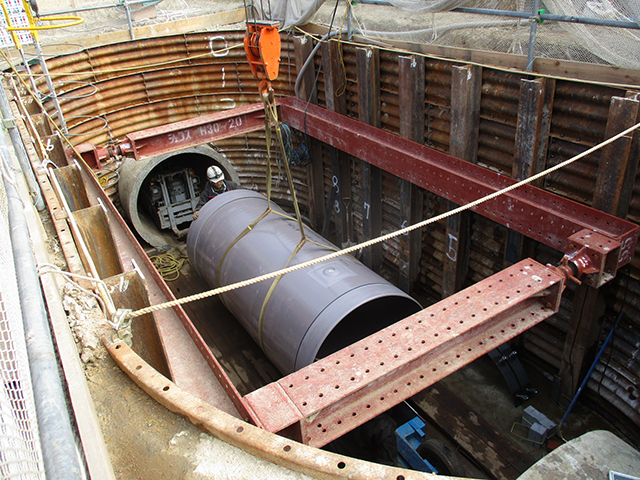

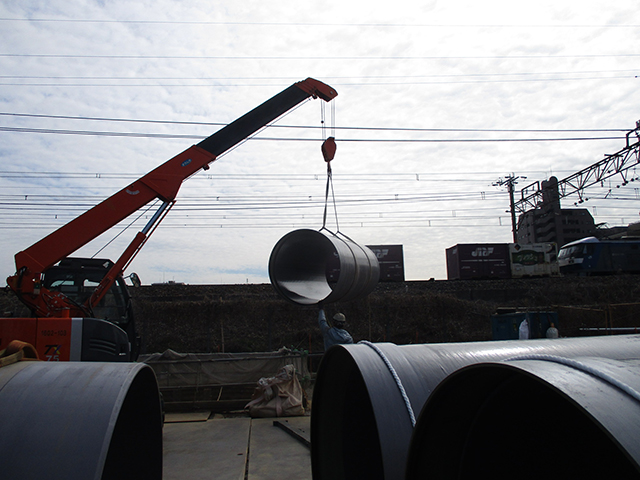

2. 管吊り降ろし状況1
3. 管吊り降ろし状況2

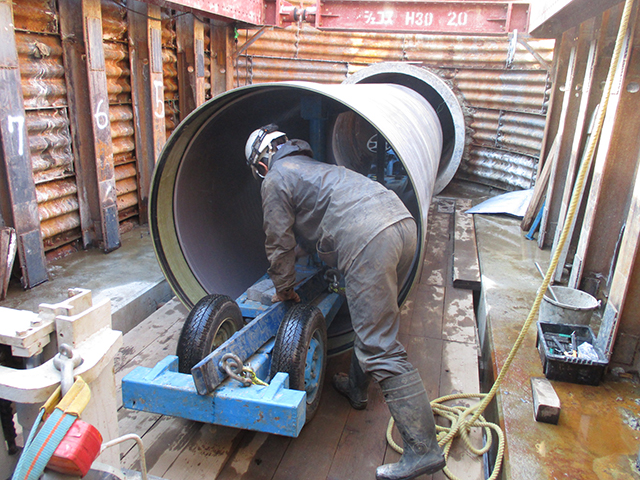

4. 管運搬台車の引き込み

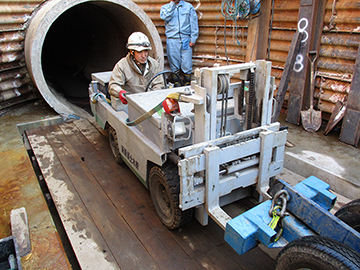

5. バッテリーカーとの接続（リフトUP）

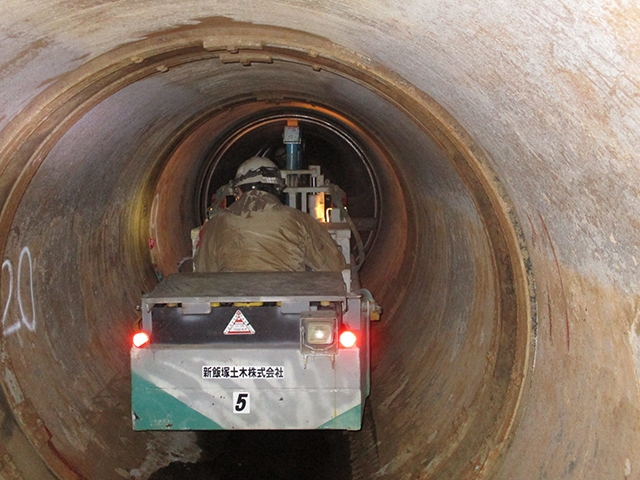

6. 既設管内への管運搬

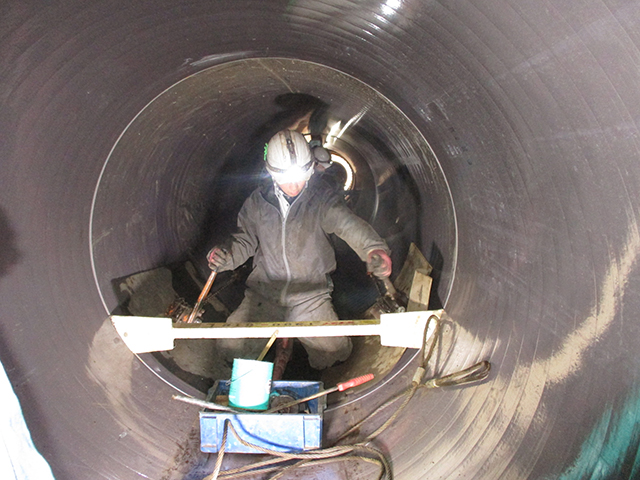

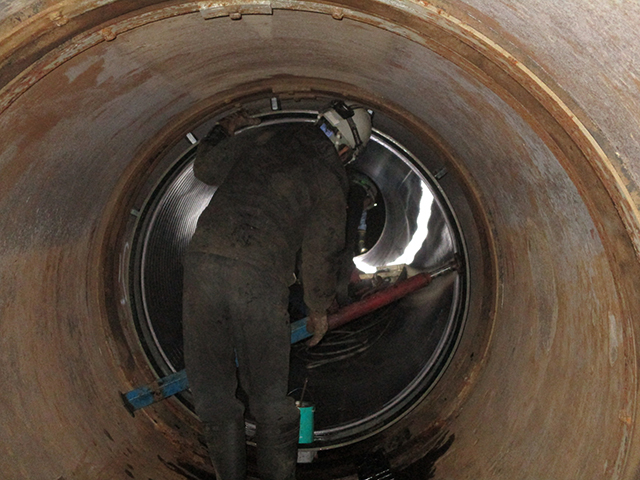

7. 内面接合による管接続
8. 浮上防止バンド設置・固定
9. 裏込め注入用鋼管設置

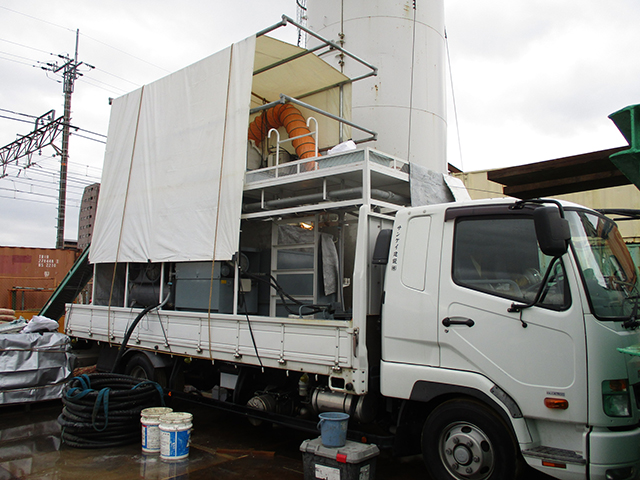

10.車上プラント

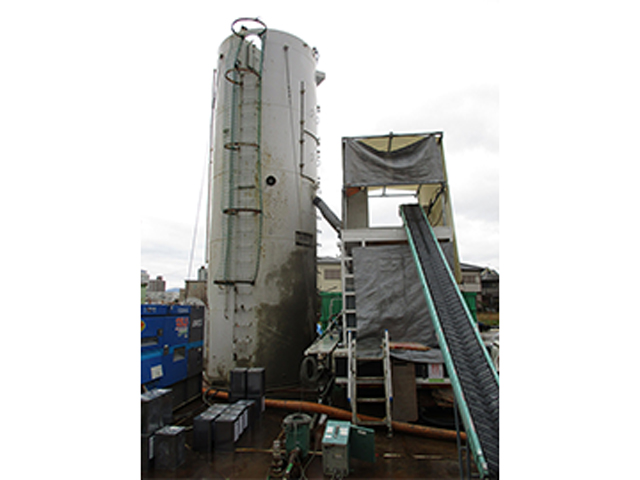

11.セメントサイロ

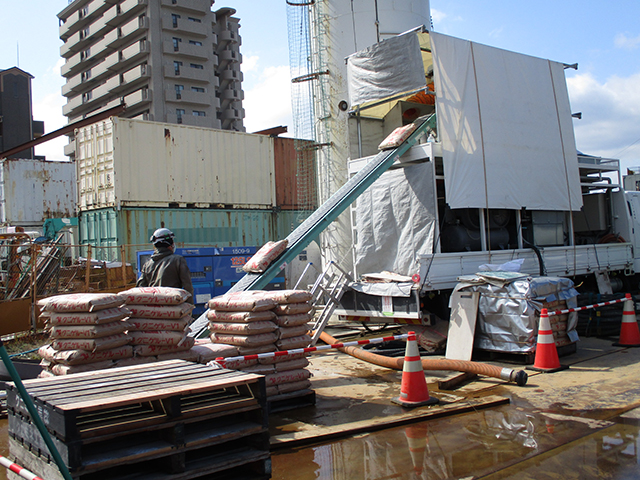

12.混和材搬送状況

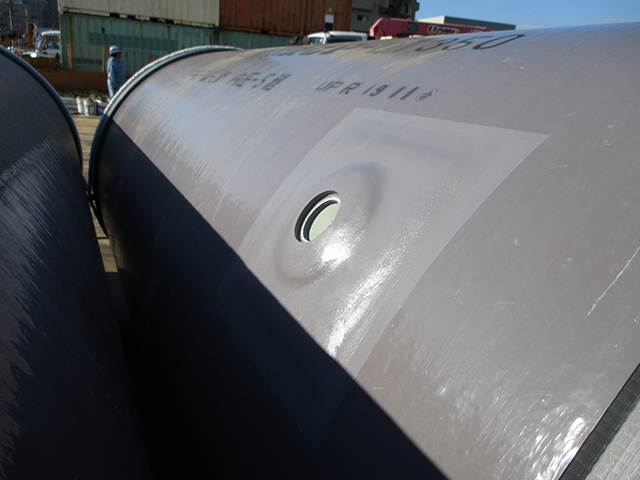

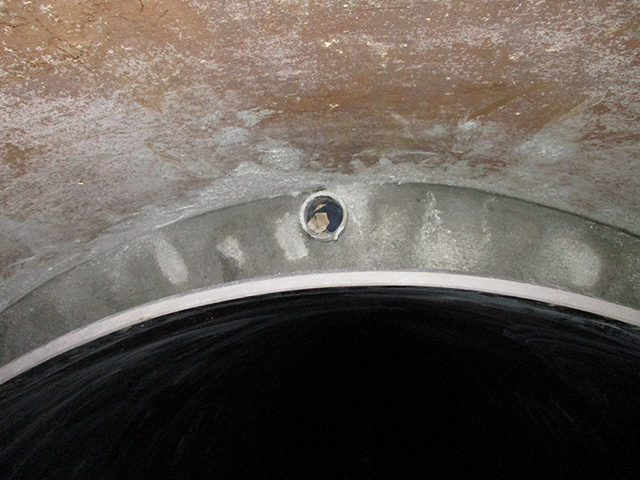

13.FRPM管グラウトホール付

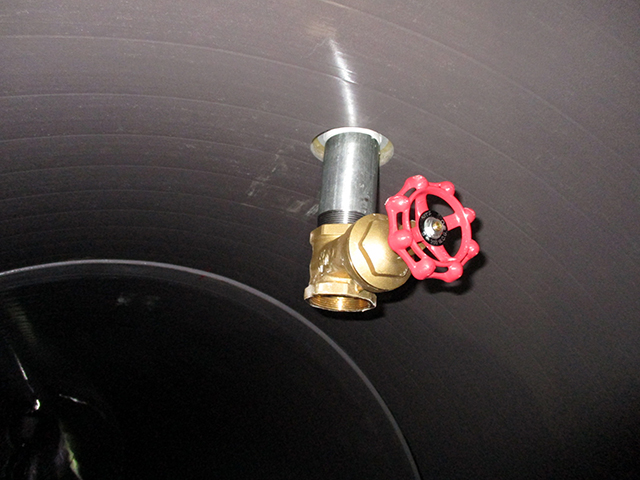

14.グラウト金具設置状況

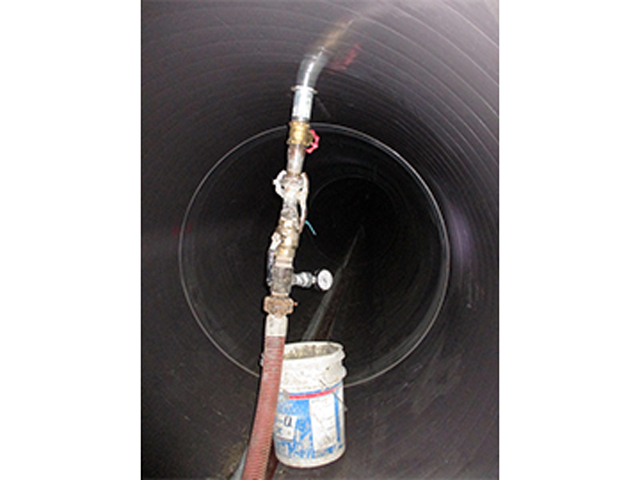

15.裏込材注入状況

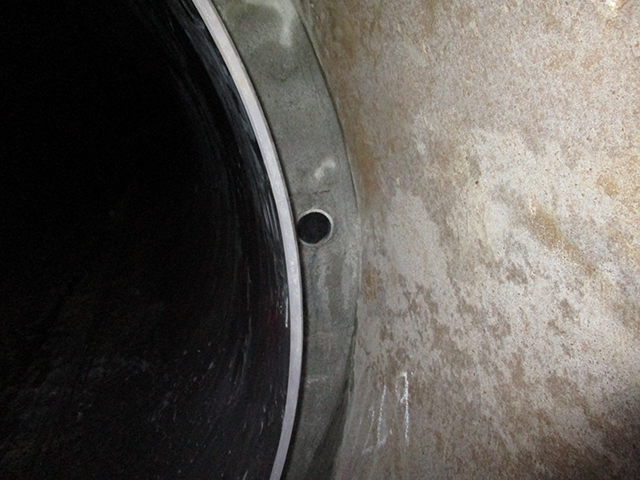

16.裏込材注入確認状況
17.裏込材注入確認状況
18.裏込材注入完了・間仕切り壁
