平成27年度静清工業用水道事業 送水本線布設替工事（谷津隧道工区）
工業用水施工
| 施工場所 | 静岡県静岡市葵区北沼上地内 |
|---|---|
| 既設水路 | ほろ形トンネルW1.2m × H1.5m |
| 施工延長 | L=700m |
| 仕上がり内径 | FRPM管φ800（内圧管2種） |
FRPM管設置工
1. 既設水路内状況（発進側）
2. 管（FRPM管φ800）吊り下ろし

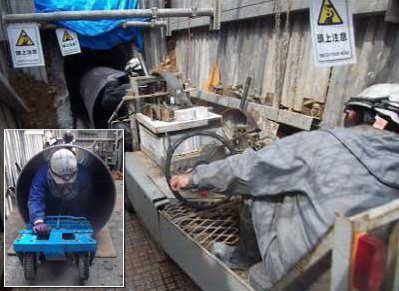

3. 管内にカゴ型運搬台車をセット
4. 低重心バッテリーカーと連結

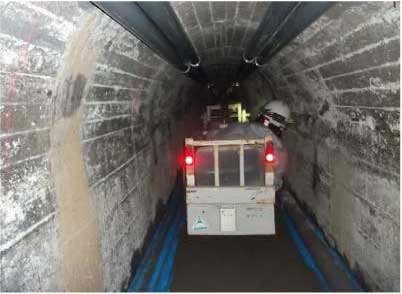

5. 坑内（接合箇所まで）を走行
6. 内面挿入治具で管を接合
7. 油圧ジャッキで芯だし

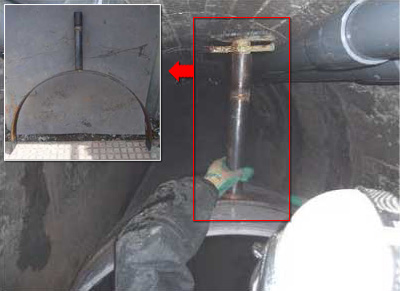

8. 浮上防止金具取付け
裏込注入工
1. 取付アンカー設置
2. 注入用塩ビ管（VPφ50）取付け
3. 間仕切壁（モルタルバック）設置
4. モルタルバック内に裏込材注入
5. 裏込注入状況
6. 上部点検孔よりオーバーフロー
7. 裏込充填完了
8. 裏込注入（ミキサー車、コンクリートポンプ車）
